在智能硬件飞速发展的当下，了解其基础概念与核心组件对于从业者至关重要。本文深入浅出地介绍了硬件、软件与固件的关系，计算与存储的协同，核心芯片的分类，以及感知与控制、能源管理等关键模块。通过生动的比喻和实例，帮助大家构建智能硬件的知识框架，为后续深入学习和实践打下坚实基础。
本文目录
硬件/软件/固件：智能设备的三重身份
计算与存储：CPU/GPU与内存、存储的协同
核心芯片：SoC/MCU/MPU的区别与应用
感知与控制：传感器与嵌入式系统的协同
能源管理：电源模块与电池管理系统
硬件的核心档案：BOM（物料清单）与成本构成
输入输出接口：设备的“物理连接窗口”
通信链路：数据传输的“规则与通道”
一、硬件/软件/固件：智能设备的三重身份
智能设备的运行体系中，硬件是“手机的身体”，软件是“我们直接用的工具”，固件是“身体自带的本能”。以手机为例，三者的关系可拆解为：
硬件：物理存在的部件（如手机的屏幕、芯片、电池），是所有功能的“物质基础”，无法通过代码修改其物理属性（例如不能通过软件让摄像头的像素从5000万变成1亿）。
软件：由代码组成的程序集合，用于实现特定功能。广义上包括“用户可见的应用”和“支撑硬件运行的底层程序”，但通常我们说的“软件”更偏向用户可直接交互的部分。
固件：属于软件的“特殊分支”，是固化在硬件芯片中的底层程序，专门负责硬件的初始化和基础控制（例如让摄像头知道“如何启动”“如何传输数据”），是硬件与上层软件的“翻译官”。

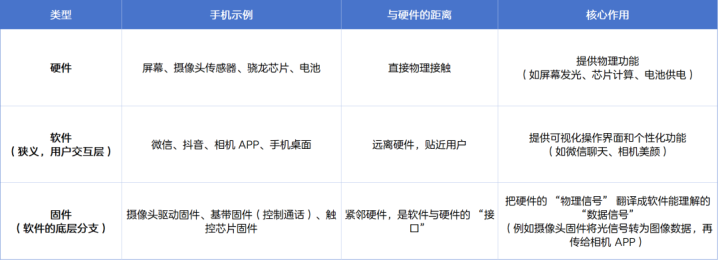

以手机为例，三者的关系：
为什么说“固件属于软件的子集”？
从本质上看，固件和软件都是由代码编写的程序，符合“软件=代码+功能逻辑”的核心属性。但固件的特殊性在于：
存储位置：固件通常固化在硬件的专用芯片中（如手机摄像头的ISP芯片、通信模块的基带芯片），而普通软件（如微信）存储在内存或硬盘中，可随意删除。
功能定位：固件只负责硬件的基础控制（如“摄像头如何对焦”），不提供用户直接使用的功能；而普通软件则聚焦于用户需求（如“如何给照片加滤镜”）。
更新限制：固件更新需匹配硬件型号（如小米13的摄像头固件不能刷到华为Mate60上），且通常通过系统底层更新（用户无法像删APP一样删除）；普通软件可跨设备安装（如微信可在不同品牌手机上使用），用户可自由卸载。
三者的层级关系（以“手机拍照”为例）：
最底层：硬件——摄像头传感器接收光线，产生原始电信号；
中间层：固件——摄像头固件将电信号转换为标准化的图像数据（处理白平衡、曝光等基础参数）；
最上层：软件（狭义）——相机APP调用固件处理后的数据，提供美颜、滤镜等功能，最终呈现给用户。
这里的逻辑是：固件是软件中“离硬件最近的一层”，没有固件，上层软件（如相机APP）无法直接操控硬件；没有上层软件，固件只能实现最基础的硬件功能（如拍出来的照片是未经优化的“原始图”）。
总结：
固件属于软件，但它是“特殊的软件”——专一服务于硬件，存储位置固定，功能不可替代；
我们日常说的“软件”（如APP、操作系统界面）是“广义软件中面向用户的部分”，更侧重交互体验和功能拓展；
硬件是所有软件（包括固件）的“舞台”，没有硬件，代码只是一串无意义的字符。
二、计算与存储：CPU/GPU与内存、存储的协同
智能设备的”计算能力”和”记忆能力”由CPU、GPU、内存、存储四大组件共同决定，它们的配合直接影响设备的流畅度。

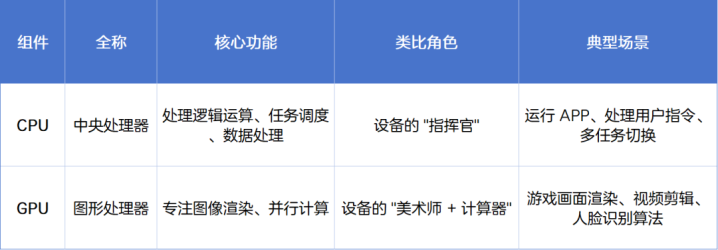

计算核心：CPU与GPU的分工
两者的协同关系
手机玩3D游戏时：CPU负责加载游戏数据、控制角色逻辑，GPU负责渲染游戏画面（每秒60帧以上的流畅度依赖两者配合）
电脑剪辑视频时：CPU处理视频剪辑指令，GPU加速视频渲染（如导出4K视频时GPU可缩短50%以上时间）
存储核心：内存与外存的区别
设备的“存储”分为两类：临时存储（内存）和永久存储（外存），如同“工作台”和“仓库”。
内存：全称是随机存取存储器（RAM），临时存数据，断电就会丢失；
外存：主要包括只读存储器（ROM）等，能永久存数据，断电也不会丢。

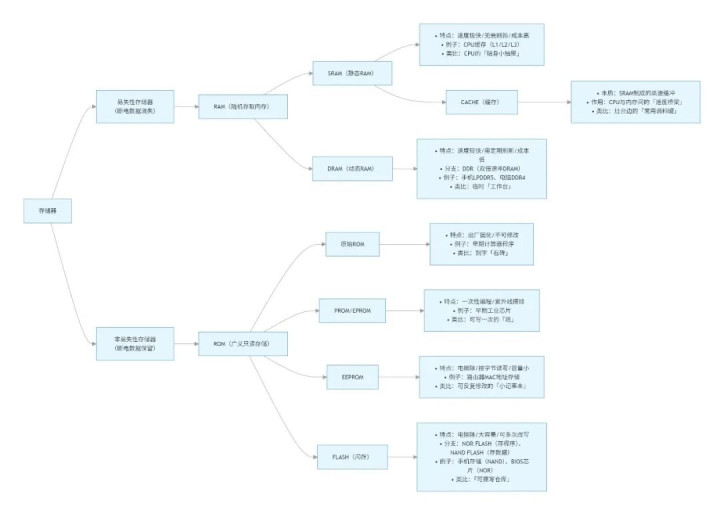

这些存储背后有更细致的技术分类，我们日常接触的内存和存储，其实是不同存储器技术的具体应用。

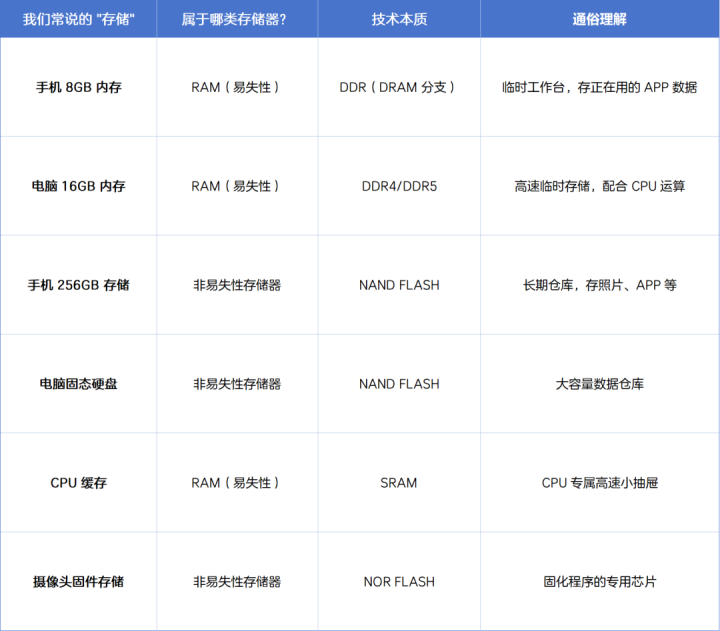

日常设备中的存储技术对应表
核心存储技术的协同关系
CPU先从NANDFLASH（手机256GB存储）中读取微信程序数据——这里是长期存放的“仓库”；
数据被加载到DDR内存（8GB）中临时运行——这里是高速“工作台”，方便CPU快速调用；
运行中频繁用到的指令（如发送按钮逻辑）会被暂存在CPU缓存（SRAM）中——这里是离CPU最近的“贴身抽屉”，速度最快；
聊天记录最终会被写回NANDFLASH长期保存，而临时草稿只存在DDR中（关掉微信就消失）。
关键区别
易失性（RAM家族）：DDR（工作台）、SRAM（贴身抽屉）都是临时存储，断电就清空，负责“实时运行”；
非易失性（ROM家族）：FLASH（仓库）、EEPROM（小记事本）能长期保存，负责“数据留存”；
速度排序：CPU缓存（SRAM）>DDR>FLASH，就像“贴身抽屉”比“工作台”近，“工作台”比“仓库”近。
这些存储技术各司其职，共同决定了设备的流畅度和数据安全性。
三、核心芯片：SoC/MCU/MPU的区别与应用
你每天用的设备里，都藏着一颗“大脑”——芯片，但不同类型设备的“大脑”能力差远了，比如手机能同时玩游戏、拍视频、发消息，而空调遥控器只能调温度。SoC、MCU、MPU就是三种不同能力的“大脑”：

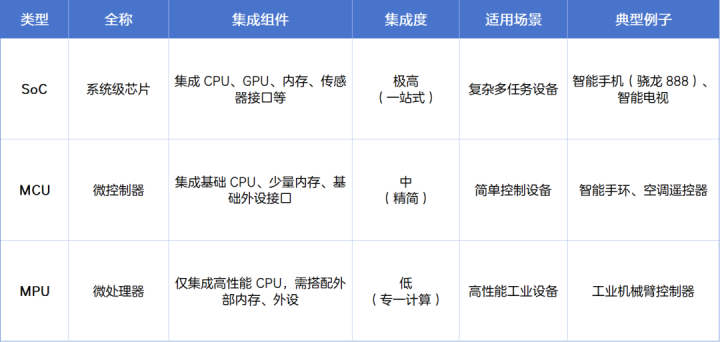

核心芯片对比表
3个关键点快速区分
(1)看设备复杂度：
手机、平板（复杂多任务）→用SoC；
遥控器、闹钟（简单单一任务）→用MCU；
工业计算器、机器人控制器（只算难题）→用MPU。
(2)看“集成度”（芯片里塞了多少东西）：
SoC最“全”（啥都有，像精装房）；
MCU够“用”（只装必需品，像简装房）；
MPU最“专”（只留核心计算功能，像毛坯房，需要外接配件）。
(3)看耗电和成本：
SoC最费电、最贵（功能多嘛）；
MPU次之（计算强，耗电中等）；
MCU最省电、最便宜（功能简单）。
简单说，这三类芯片就像不同的“工具”：SoC是多功能瑞士军刀，MCU是单一螺丝刀，MPU是高强度扳手——没有好坏，只有“适合不适合”。
四、感知与控制：传感器与嵌入式系统的协同
智能设备与外界交互的核心逻辑，是一场“感知→处理→行动”的协作：传感器负责“捕捉外界信号”，嵌入式系统负责“解析信号并指挥设备动作”。两者如同“侦察兵”与“指挥官”，形成闭环才能让设备真正实现智能化。
4.1感知层：传感器如何“翻译”物理世界？
传感器是设备的“信号转换器”，能将温度、光线、运动等物理量，转化为机器可识别的电信号。按“输出信号类型”和“制造技术”可分为两类：

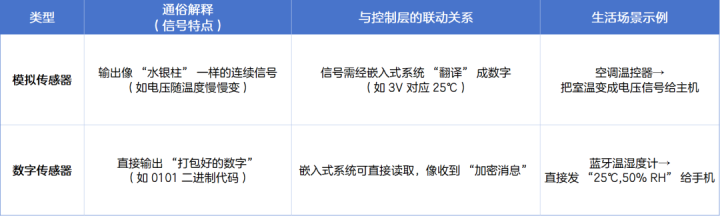

1）按输出信号类型分（最常用的分类）

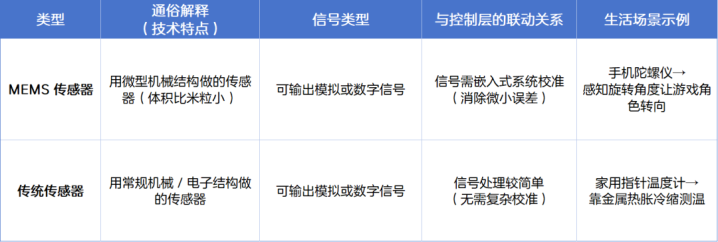

2）按制造技术分（MEMS传感器的特殊性）
4.2控制层：嵌入式系统如何“处理并行动”？
嵌入式系统是设备的“专用指挥中心”（由芯片+程序组成），核心任务是接收传感器信号→分析→下令执行，且只专注于特定设备的单一功能。
与通用系统的关键差异
典型场景的“信号处理链”，以“智能空调调温”为例
温度传感器（模拟型）输出“30℃对应的3V电压”；
嵌入式系统的ADC模块将3V“翻译”成“30℃”数字数据；
系统对比设定温度（如26℃），判定“需要降温”；
输出指令：“压缩机启动，风速调至中档”。

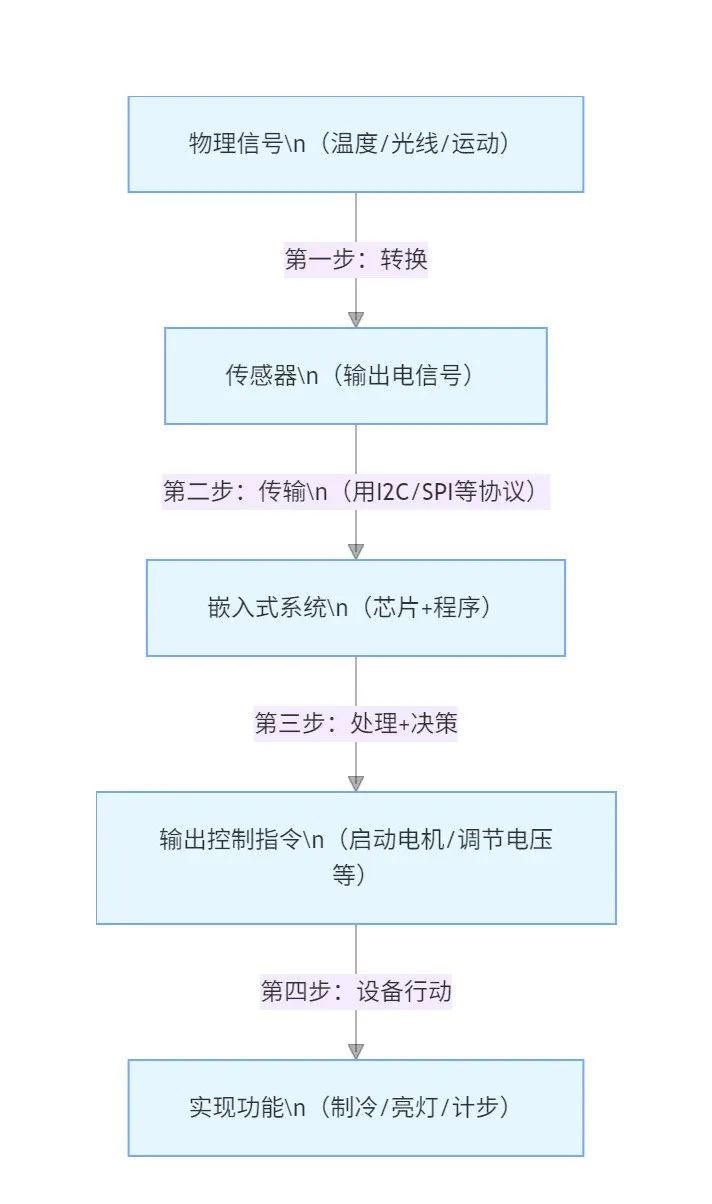

4.3感知与控制的联动链路
传感器与嵌入式系统通过“硬件线路+通信规则”传递信号，就像“侦察兵用加密电台发情报”：
实例：智能手环计步
传感器：MEMS加速度传感器（输出数字信号）检测手臂摆动；
传输：通过SPI协议把信号传给手环的MCU（嵌入式系统核心）；
处理：系统计数“震动次数”并换算成步数；
行动：屏幕显示“今日步数：1200步”。
4.4总结：两者缺一不可的底层逻辑
没有传感器，嵌入式系统就是“无的放矢”（如空调不知室温，盲目启停）；
没有嵌入式系统，传感器就是“空谈情报”（如温度计测出30℃，却不能让空调启动）。
这种“感知→控制”的联动，是所有智能设备实现自动化的基础——从手环计步到工业机器人，核心逻辑一脉相承。
五、能源管理

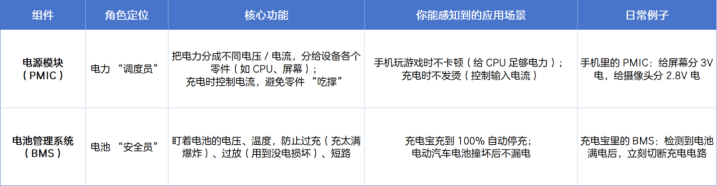

你有没有想过：手机充电时为什么不会烧坏？充电宝为什么充再久都不会爆炸？秘密就在能源管理的两个核心组件里——PMIC（电源管理集成电路）负责“分配电力”，BMS（电池管理系统）负责“保护电池”
什么是AC和DC？
AC（交流电）：电流方向会“来回变”（像左右摇摆的钟摆），家里插座的电就是AC（220V），优点是能远距离传输（所以电网都用它）。
DC（直流电）：电流方向“一直不变”（像单向行驶的汽车），电池里的电都是DC（比如手机电池3.7V、充电宝5V），设备内部零件只能用DC（用AC会烧坏）。
电力转换的“内外分工”
AC/DC（外部转换）：比如手机充电器，先把插座的AC（220V）转成DC（5V），因为手机内部只能用DC（这一步是充电器的“专属工作”）；
DC/DC（内部转换）：PMIC的核心任务，比如把电池的DC（3.7V）转成屏幕需要的DC（3V）、CPU需要的DC（1.2V），相当于“把大瓶DC电分装成小瓶DC电”。

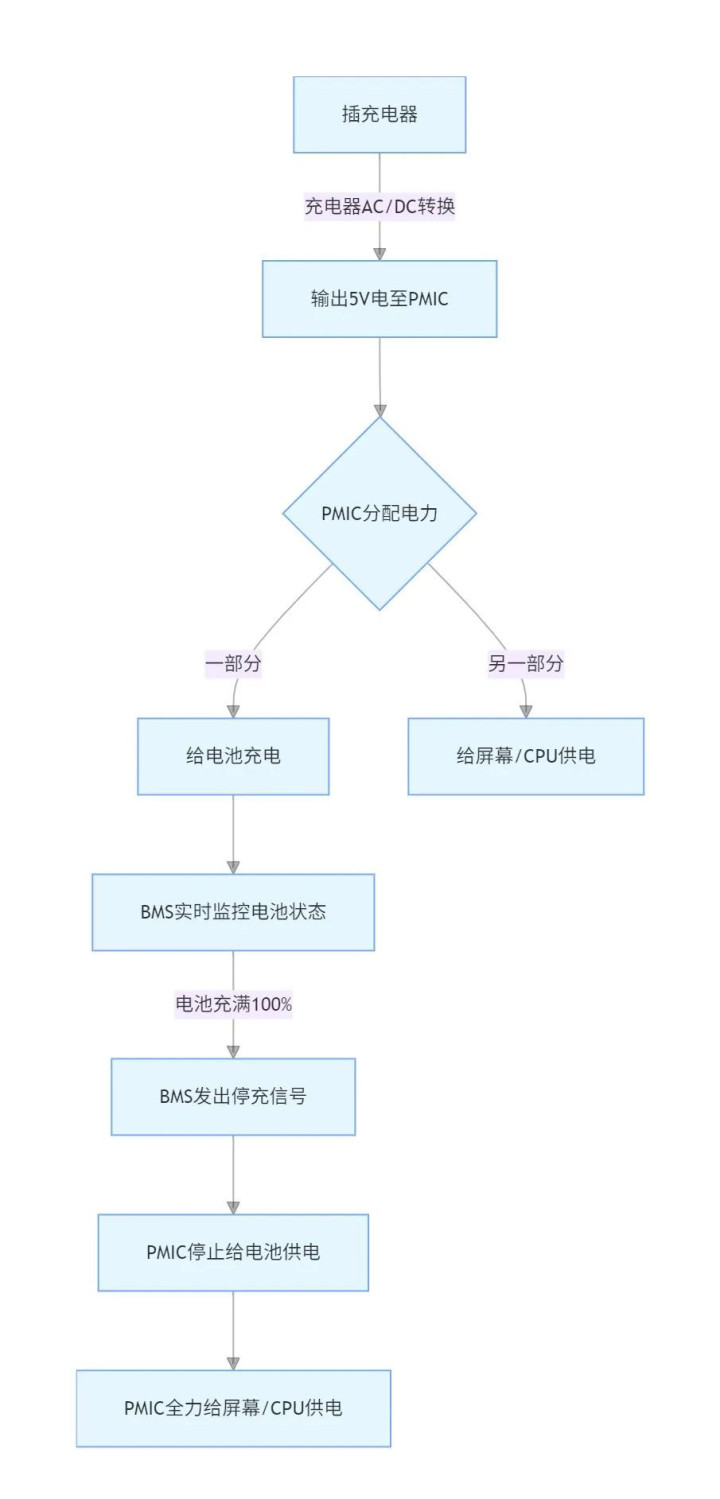

两者怎么配合？以手机为例
没有PMIC，设备零件会“电力紊乱”（比如CPU因电压太高烧坏）；没有BMS，电池就是“无保险的电路”（过充可能爆炸）。两者配合，设备才能既稳定又安全。
六、硬件的核心档案：BOM（物料清单）与成本构成
BOM（物料清单）是智能硬件的“基础数据库”，记录了设备所有零部件的详细信息，是设计、生产、成本核算的核心依据。而硬件开发的成本，除了BOM包含的物料成本，还包括一次性的开发投入，两者共同构成产品的总成本框架。
6.1BOM：硬件的“零件总表”
BOM（BillofMaterials）是设备所有零部件的结构化清单，包含每个零件的型号、规格、数量、供应商等信息，是硬件开发全流程的“通行证”。

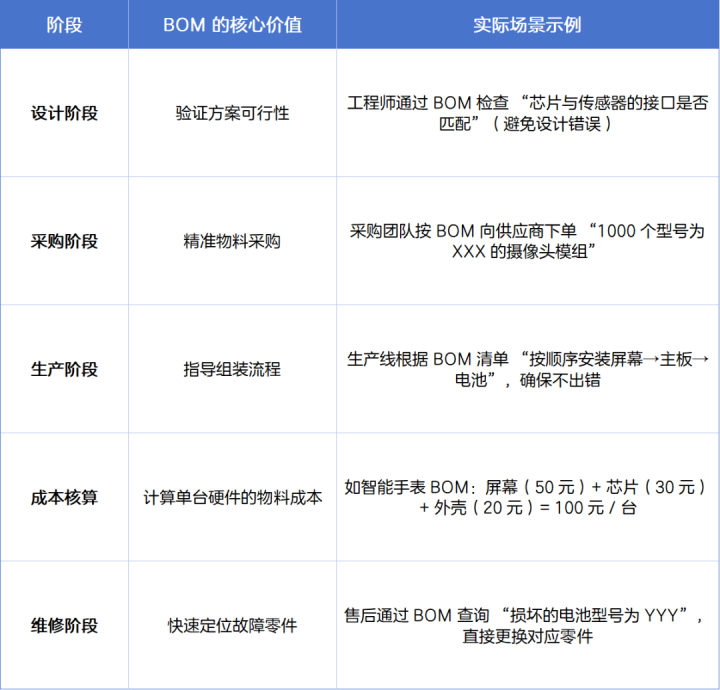

核心作用（贯穿全流程）
BOM的层级结构
BOM不是简单的零件列表，而是按“系统→模块→零件”分级的清单（以智能音箱为例）：
系统级：主板组件、扬声器组件、电源模块、外壳
模块级（主板）：SoC芯片、内存芯片、蓝牙模块
零件级（蓝牙模块）：蓝牙芯片、天线、电容电阻
6.2硬件成本的另一部分：一次性开发投入
除了BOM包含的“每台设备都需要的物料成本”，硬件开发还需投入一次性成本（行业内称为NRE，非重复性工程成本），这些成本不随量产数量增加而变化，主要用于“让产品从图纸变成实物”。
主要构成：
设计与研发：电路设计、固件开发、结构设计（如“智能手表的续航优化设计”）
模具与工具：定制零件的开模费（如“弧形智能手环的专属外壳模具”）
测试与认证：可靠性测试、3C/CE等合规认证（确保产品安全可用）
BOM与一次性开发投入的关系：
量产数量越少，一次性开发投入分摊到每台设备的成本越高（如开模费20万元，只生产100台，每台需分摊2000元；生产1万台，每台仅分摊20元）。
BOM成本决定了“每台设备的基础成本”，一次性开发投入决定了“产品能否启动开发”（如小团队可能因20万开模费放弃定制外壳，选择通用零件）。
BOM是硬件的“零件档案”，是量产阶段的核心依据；而一次性开发投入是“让产品落地的启动成本”。理解这两个概念，能帮你搞懂“为什么做一款智能硬件需要先投入一笔钱，且量产越多越划算”。
七、输入输出接口：设备的“物理连接窗口”
I/O接口是设备与外界交互的物理连接端口，是数据、电力或信号的“出入口”，按应用场景可分为消费电子接口、工业控制接口、嵌入式专用接口等。

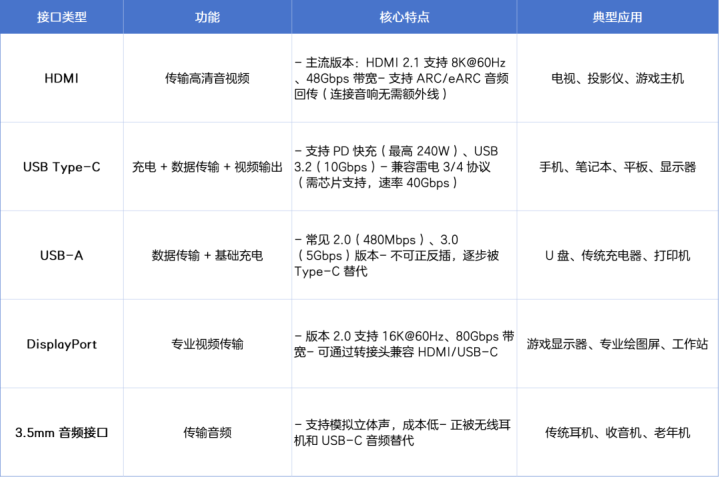

7.1消费电子常用接口（日常设备高频使用）

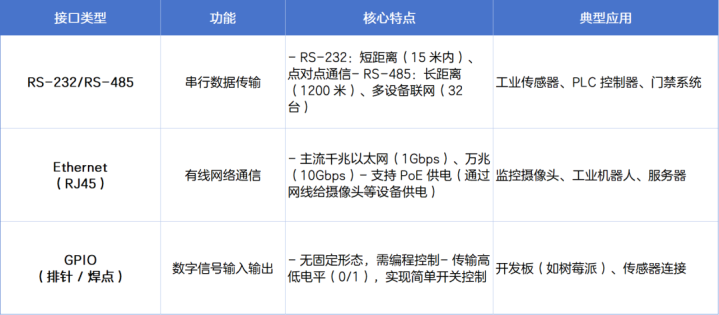

7.2工业与嵌入式专用接口（设备控制/数据采集）

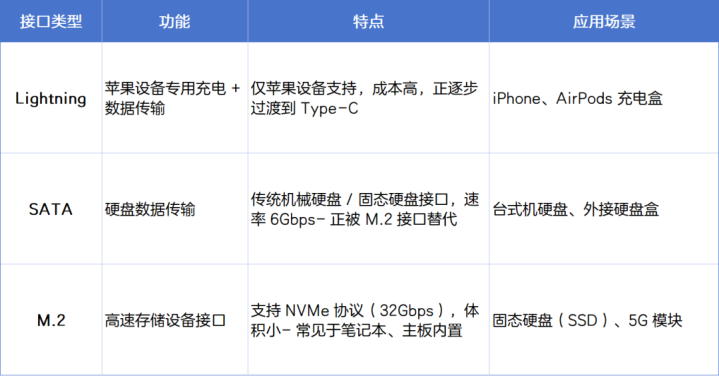

7.3特殊场景接口（特定设备专用）
接口选择决策树
工业控制：长距离多设备用RS-485，需联网用Ethernet（带PoE）
高速数据传输：雷电4（40Gbps）>USB3.2（10Gbps）>USB2.0（480Mbps）
开发调试：GPIO（简单控制）+UART（串口调试，需配合接口转换器）
八、通信链路：数据传输的“规则与通道”
通信链路是设备内部或设备之间数据传输的方式与协议，包括“看不见”的传输规则（协议）和“信息流动的路径”，分为内部总线和外部通信两大类。

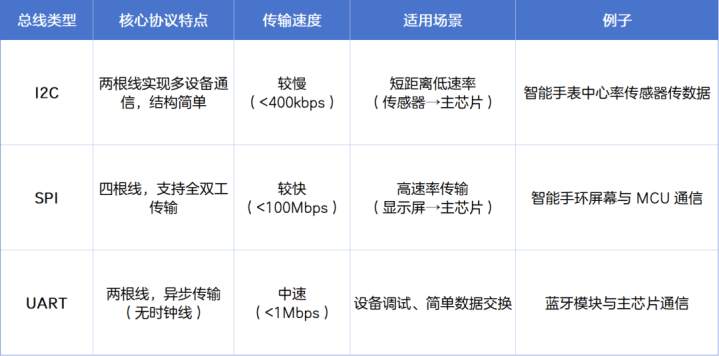

8.1设备内部：组件间的“隐形总线”
设备内部的芯片、传感器、模块通过总线协议传输数据，是硬件组件间的”内部语言”，无需物理接口即可实现通信（直接通过电路板布线连接）。
8.2设备外部：设备间的“互联互通”
设备与外部（其他设备或网络）的通信依赖有线/无线协议，可基于第7章的物理接口实现，也可通过无线信号传输。
1）基于物理接口的有线通信
以太网协议：通过RJ45接口实现设备联网（如智能摄像头通过网线连接路由器）；
USB协议：通过USBType-C接口传输数据（如手机连接电脑传输照片）；
HDMI协议：通过HDMI接口传输音视频（如机顶盒连接电视）。

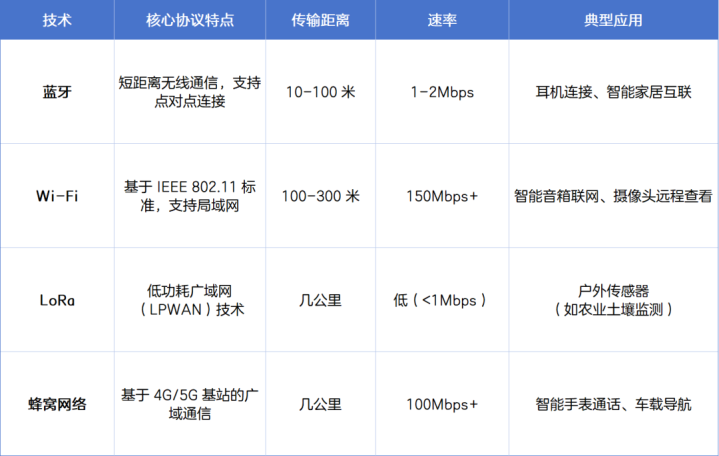

2）无线通信技术（无物理接口，依赖射频模块）
通信链路选择原则
设备内部短距离低速率：优先I2C（节省布线）；
设备内部高速率传输：选SPI（如屏幕显示）；
设备间近距离交互：蓝牙（低功耗）或Wi-Fi（高速率）；
远距离低功耗场景：LoRa（电池续航可达数年）。
